Cheerson CX-20 Auto-Pathfinder

[marchino65]

scusa se insisto...

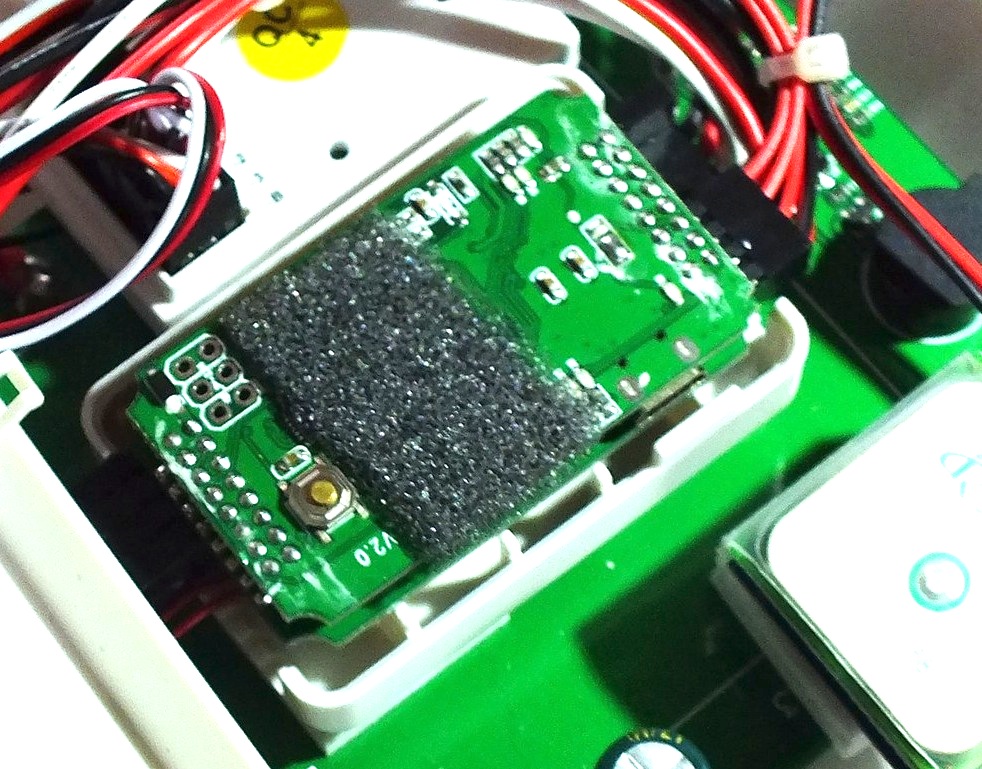

1. quindi secondo te questa in foto che versione è? la zero??
2. inverto l'esc a luce verde con quello a luce rossa?
3. GRAZIE

1 - E' opensource, c'è il GPS all'interno
2 - non mi ricordo la disposizione delle luci, basta tu inverta i 2 oggetti che girano nello stesso senso

[Tiashi]

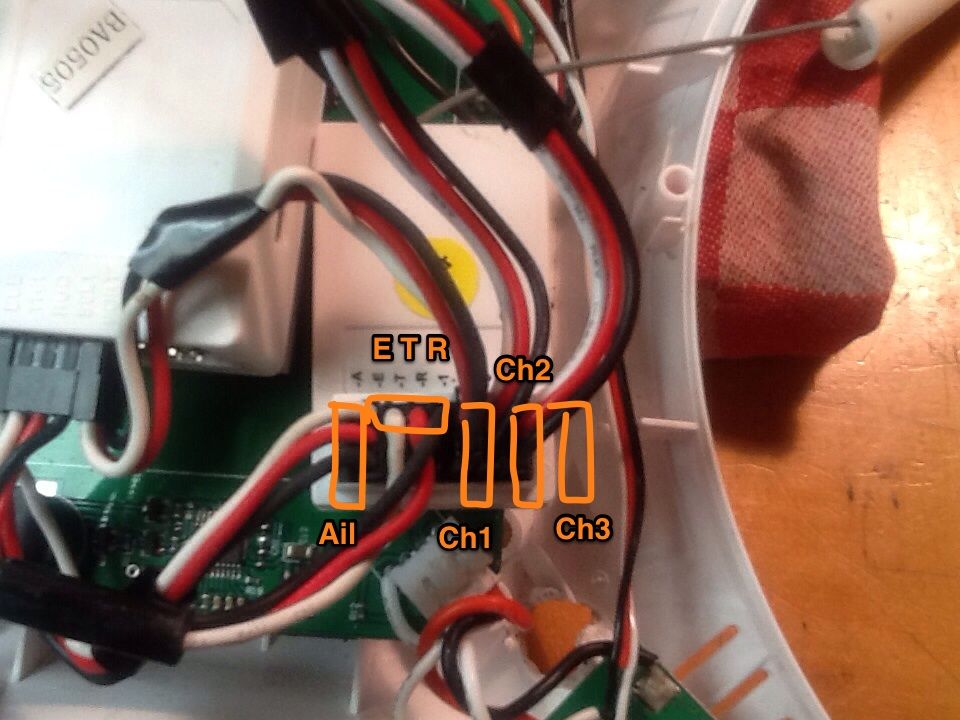

marchino65, anche sul tuo Zero hai la stessa situazione mia dei cavi che dalla rx (uscite 2 e 3) vanno alle due porte P & R ?

[marchino65]

marchino65, anche sul tuo Zero hai la stessa situazione mia dei cavi che dalla rx (uscite 2 e 3) vanno alle due porte P & R ?

Ieri ho guardato le foto che avevo fatto quando lo smontai, ma non ci sono foto che mostrano il particolare dei cavi dei servi

[Tiashi]

Ieri ho guardato le foto che avevo fatto quando lo smontai, ma non ci sono foto che mostrano il particolare dei cavi dei servi

Grazie ugualmente

[Tiashi]

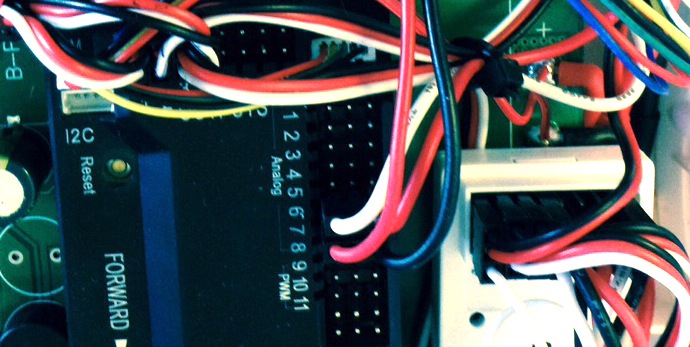

Io sto cercando delle immagini, e mi pare che dalle porte 2 e 3 i cavi escano tutti, e non credo sia così diverso da modello a modello o che dipenda dal fc.

[marchino65]

Io sto cercando delle immagini, e mi pare che dalle porte 2 e 3 i cavi escano tutti, e non credo sia così diverso da modello a modello o che dipenda dal fc.

Ciao,
guarda qui
https://www.google.it/search?q=gimba...ed=0CAcQ_AUoAg

[Tiashi]

Ciao,
guarda qui
https://www.google.it/search?q=gimba...ed=0CAcQ_AUoAg

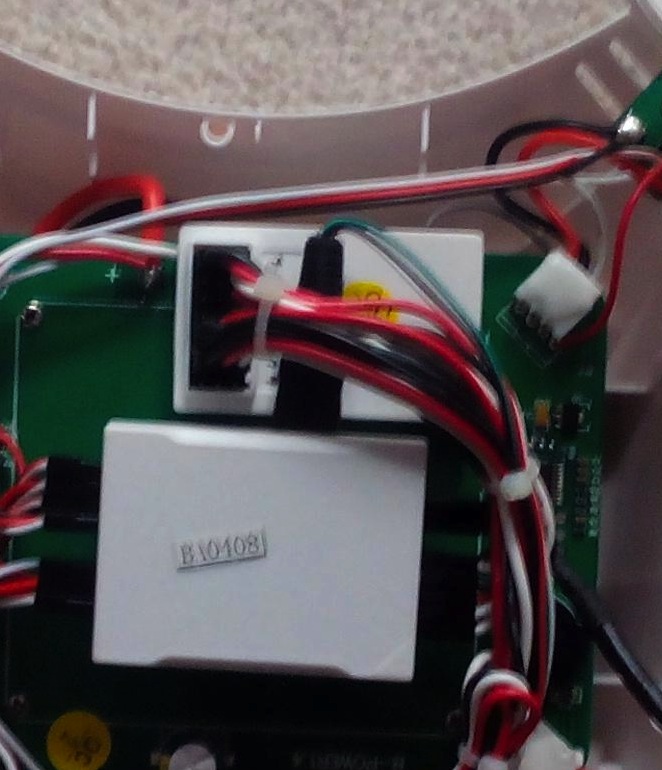

Ciao, grazie, ho trovato questa di nuova, è lo Zero, ci son tutti i cavi.
Inoltre se non servissero mancherebbero del tutto, no che vengono tagliati .

[cx_20_2015]

Collegamento con boscam ts252

Quindi, ricapitolando, dovrai tagliare con attenzione l'isolante, e poi fissare i cavetti "nudi" con un pò di colla (che userai anche per isolare i contatti della usb scoperti), fissandoli ad un angolo in cui non si intralcino con il braccio del gimball, e se servirà, dovrai limare alcuni mm dal corpo del connettore USB, è più facile farlo che dirlo...
Questo, sarà il risultato finale:

Ciao Scrondo, ti volevo chiedere, poiché sono neofita , volevo avere qualche indicazione fotografica di come vanno collegati i fili del cavetto micro usb, ovvero i colori come vanno abbinati al boscam ts352 e a quali uscite sotto il cx 20 vanno collegati.
Grazie

[LeleDrone]

cx20

1 - E' opensource, c'è il GPS all'interno
2 - non mi ricordo la disposizione delle luci, basta tu inverta i 2 oggetti che girano nello stesso senso

Grazie marchino, bhe almeno mi han spedito quello che ho comprato, posso esser contento di questo visto quel che si legge in giro.

poi ho fatto la prova...cambiato il motore non funzionante con l'altro in diagonale e funziona...quindi aimè credo sia l'ESC
solo che adesso ho un altro dubbio, prima le strisce di luci sotto si accendevano, restava spenta solo quella del motore non funzionante. ora invece non si accendono,nessuna delle 4. mi sto perdendo
questo è il video della prova, non so magari riesci a vedere qualcosa che io non vedo
http://youtu.be/NwYohWjZt-M

[LeleDrone]

CX-20 open source

Ragazzi so che la maggior parte di voi, ha almeno un pò di esperienza per poter fare da soli manutenzione al proprio drone...
io da neofita ancora non sono capace, ma se qualcuno di voi risiede in Campania o conosce qualcuno che fa manutenzioni ai droni puo lasciarmi il suo contatto???
vorrei risolvere il problema

[Tiashi]

si è normale, il bianco è il segnale, rosso e nero rispettivamente vcc e gnd questi ultimi sono in parallelo sulla basetta in pancia....

il gimbal a me funziona benissimo alimentato dagli spinotti

Allora, confermo che le due porte S1 e S2 ricevono i 5 volt, in parallelo, dall'alimentazione della porta USB (che proviene dal flight controller). Le cose si complicano.
Con porta scollegata ricevono dai 0.2 ai 0.4 volt. Se Scollego la porta USB (che mi im/porta durante il volo?), e alimento direttamente le porte, cambia qualcosa? Ma se sono in parallelo, che senso ha alimentare entrambe? (questione di potenza non sufficiente, che alimentando entrambe otterrei?). Oppure è questione che riguarda il ricevitore? E se fosse un contatto, in quanto in 2 su 3 tentativi ha funzionato per qualche secondo?

[devil030270]

info info info

Ciao Scrondo, ti volevo chiedere, poiché sono neofita , volevo avere qualche indicazione fotografica di come vanno collegati i fili del cavetto micro usb, ovvero i colori come vanno abbinati al boscam ts352 e a quali uscite sotto il cx 20 vanno collegati.
Grazie

Ciao Scrondo, vorrei chiederti molte info sul fpv che hai messo in piedi, dove lo hai acquistato , come lo hai collegato al cx20 o da batteria esterna e come funziona con Sj4000

se mi dai un numero ti potrei contattare per una chiaccherata telefonica, grazie infinite anticipatamente

Devil

[Tiashi]

Comunico che ho risolto problema alimentazione gimbal, portando alimentazione (da rx) a una delle due porte (non so se necessario ma ora l'alimentazione è certa) e correggendo un contatto nell'attacco al gimbal. /

[LeleDrone]

CX-20 open source

Qualcuno può dirmi che cavo usb ci vuole per connettere il cx open source al pc e qual'è il software dedicato???

[scrondo]

Ciao Scrondo, ti volevo chiedere, poiché sono neofita , volevo avere qualche indicazione fotografica di come vanno collegati i fili del cavetto micro usb, ovvero i colori come vanno abbinati al boscam ts352 e a quali uscite sotto il cx 20 vanno collegati.
Grazie

Allora..
Se stai utilizzando una Mini USB ricavata dal cavetto in commercio come quello che ho indicato qualche post fa, avrai 2 soli fili da collegare uno bianco (uscita video) e uno nero (ground), dovrai quindi collegare il bianco all'entrata video del tuo TX boscam e il nero al GND.

Quindi:
filo bianco dell'USB > filo giallo del'entrata video
filo nero dell'USB > filo nero (GND)
L'alimentazione (Power in), io la prendo da una batteria aggiuntiva (2S 350mAh 7,4V), lo puoi vedere ingrandendo le fotografie qui: http://www.baronerosso.it/forum/4547659-post561.html

Ciao Scrondo, vorrei chiederti molte info sul fpv che hai messo in piedi, dove lo hai acquistato , come lo hai collegato al cx20 o da batteria esterna e come funziona con Sj4000

se mi dai un numero ti potrei contattare per una chiaccherata telefonica, grazie infinite anticipatamente

Devil

Premetto che considero il mio numero di telefono una cosa troppo privata per darlo anche a persone che conosco bene, quindi nulla di personale devil, ma non posso dartelo.
Posso però darti la mia email personale senza alcun problema, e anche tutte le indicazioni del caso su dove ho comprato più o meno tutto il materiale che ho impiegato sul CX20, ma è roba comunemente in commercio, nulla di che..
Comunque funziona tutto piuttosto bene, la sj4000 si comporta bene, nelle giornate molto luminose sorprendentemente bene, di sera un pò peggio.
