Costruzione ZMR 250

Comprimi
X
  • Filtro
  • Ora
  • Visualizza
Elimina tutto
nuovi messaggi

  • Costruzione ZMR 250

    Ciao a tutti ragazzi, apro questo post perché sto costruendo il mio primo drone e volevo qualche consiglio per renderlo funzionate e ottimizzarlo.
    La mia PB
    Matek LED & POWER HUB 5in1 V3 Power Supply Board + BEC 5V 12v + Low Voltage Alarm+ Tracker
    (Sulla presa da 12v vorrei mettere la telecamera e la vtx)
    Ha 4 uscite da 5 volt per collegare i led che sono controllabili tramite tx
    Ora i led he ho sono da 12V e collegandoli ai 5v non si vedono un granché

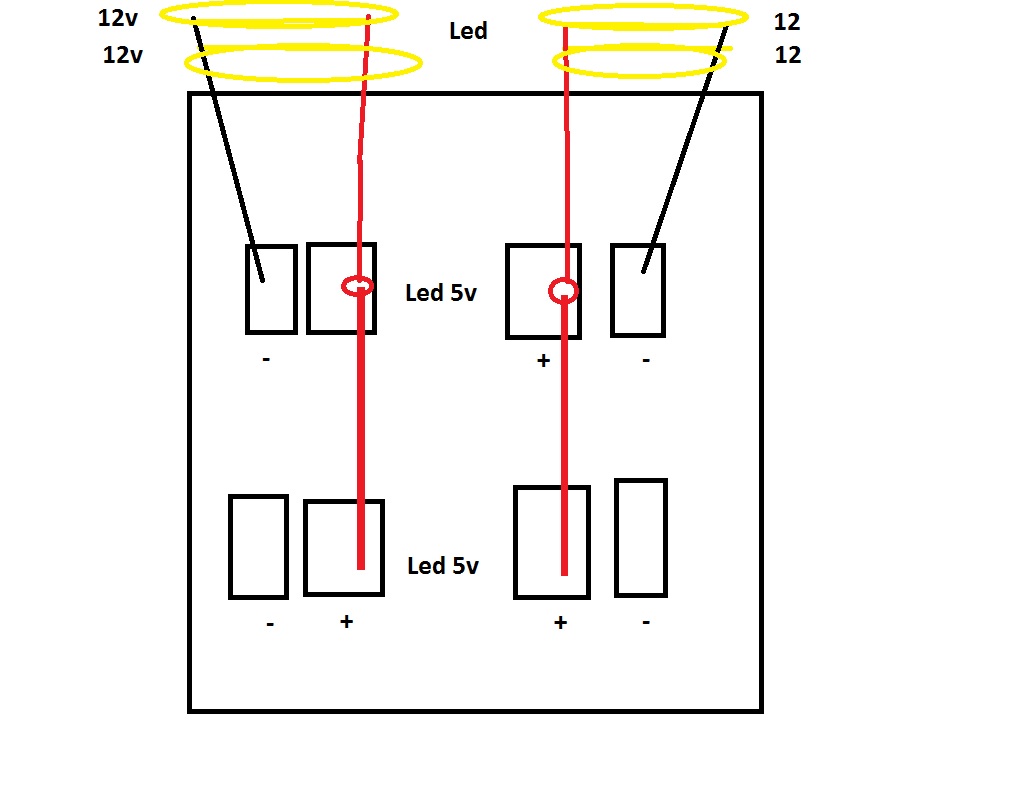

    Volevo sapere, se collego in serie le 2 uscite da 5v, ottengo 10v? Poi a questi 10v posso collegare 2 led da 12? Ovviamente farei a specchio in modo che collego 4 led 2 e 2.
    File allegati

  • #2
    Adry...
    Parli di questa..??
    Matek LED e asse mozzo potere 5in1 v3 alimentazione + bec 5v 12v + allarme di bassa tensione + inseguitore Vendita - Banggood.com

    se sono semplici uscite a 5 volt anche se identificate come LED, prima di fare botti di capodanno, verifica che i 5 volt siano separati e non i comune con i pad da 5volt....ma presumo siano uscite a 5 volt in parallelo tra loro.

    Prenditi barre a led da 5 volt oppure alimenta quelli che hai dall'uscita 12v e fine del cinema.

    Un tester per fare due controlli??

    Commenta


    • #3
      Originariamente inviato da laser02 Visualizza il messaggio
      Adry...
      Parli di questa..??
      Matek LED e asse mozzo potere 5in1 v3 alimentazione + bec 5v 12v + allarme di bassa tensione + inseguitore Vendita - Banggood.com

      se sono semplici uscite a 5 volt anche se identificate come LED, prima di fare botti di capodanno, verifica che i 5 volt siano separati e non i comune con i pad da 5volt....ma presumo siano uscite a 5 volt in parallelo tra loro.

      Prenditi barre a led da 5 volt oppure alimenta quelli che hai dall'uscita 12v e fine del cinema.

      Un tester per fare due controlli??
      condivido in pieno! secondo me quei 5 volt sono in comune su tutti e 4 i pad, quindi se li metti in serie ottieni sempre 5v

      Usa la linea 12v e la condividi con vtx/camera
      Visita il mio Blog: L'angolo del N3rd - Build Logs - DIY Projects - Approfondimenti

      Commenta


      • #4
        Originariamente inviato da turborocket Visualizza il messaggio
        condivido in pieno! secondo me quei 5 volt sono in comune su tutti e 4 i pad, quindi se li metti in serie ottieni sempre 5v

        Usa la linea 12v e la condividi con vtx/camera
        Se sono in comune con la linea del 5 volt dell'uscita led per fare la serie deve mettere in serie + e - ergo vien fuori corto circuito da Guinnes.
        Come hai scritto tu, è un parallelo che da sempre 5 volt.
        Se avessero un circuito ben distino (ma dubito) allora potrebbe fermo restando che quest Power Board non usano BEC Lineari ma switching quindi non potrebbe farlo o rischierebbe di inchiodare la linea dei 5 volt e di conseguenza anche la 12v o comunque sia il circuito d'ingresso batteria di volo.
        Ultima modifica di laser02; 11 maggio 16, 18:18.

        Commenta


        • #5
          Originariamente inviato da laser02 Visualizza il messaggio
          Se sono in comune con la linea del 5 volt dell'uscita led per fare la serie deve mettere in serie + e - ergo vien fuori corto circuito da Guinnes.
          Come hai scritto tu, è un parallelo che da sempre 5 volt.
          Se avessero un circuito ben distino (ma dubito) allora potrebbe fermo restando che quest Power Board non usano BEC Lineari ma switching quindi non potrebbe farlo o rischierebbe di inchiodare la linea dei 5 volt e di conseguenza anche la 12v o comunque sia il circuito d'ingresso batteria di volo.
          Si difficile che siano linee separate e comunque la massa sarebbe in comune, quindi mettere in serie è come mettere a massa il 5V con conseguente corto e pdb da buttare

          Commenta


          • #6
            Non riesci a fare andare i led con i 5V cambiando le resistenze?
            guarda la manooooo!!! vàrda li! ooooo quante dita!

            Commenta


            • #7
              Originariamente inviato da laser02 Visualizza il messaggio
              Adry...
              Parli di questa..??
              Matek LED e asse mozzo potere 5in1 v3 alimentazione + bec 5v 12v + allarme di bassa tensione + inseguitore Vendita - Banggood.com

              se sono semplici uscite a 5 volt anche se identificate come LED, prima di fare botti di capodanno, verifica che i 5 volt siano separati e non i comune con i pad da 5volt....ma presumo siano uscite a 5 volt in parallelo tra loro.

              Prenditi barre a led da 5 volt oppure alimenta quelli che hai dall'uscita 12v e fine del cinema.

              Un tester per fare due controlli??
              Originariamente inviato da turborocket Visualizza il messaggio
              condivido in pieno! secondo me quei 5 volt sono in comune su tutti e 4 i pad, quindi se li metti in serie ottieni sempre 5v

              Usa la linea 12v e la condividi con vtx/camera
              Originariamente inviato da absinth84 Visualizza il messaggio
              Si difficile che siano linee separate e comunque la massa sarebbe in comune, quindi mettere in serie è come mettere a massa il 5V con conseguente corto e pdb da buttare
              Originariamente inviato da Ribbo Visualizza il messaggio
              Non riesci a fare andare i led con i 5V cambiando le resistenze?
              Ragazzi innanzitutto grazie per le risposte, vi siete cimentati in tanti
              Dopo una piccola valutazione grazie ai vostri consigli
              Collegherò i led in parallelo alla presa 12v insieme alla telecamera
              Metterò 2 spinotti in modo da poter collegare e scollegare quando voglio l’alimentazione dei led e della telecamera.

              Vorrei approfittare, dato che mi sto affacciando sul elettronica da poco e vorrei imparare i fondamentali:
              Cosa è un corto (in parole molto semplici)?
              Cosa non bisogna mai fare sul drone affinché si verifichi?

              Commenta


              • #8
                Originariamente inviato da AdrY89 Visualizza il messaggio
                Ragazzi innanzitutto grazie per le risposte, vi siete cimentati in tanti
                Dopo una piccola valutazione grazie ai vostri consigli
                Collegherò i led in parallelo alla presa 12v insieme alla telecamera
                Metterò 2 spinotti in modo da poter collegare e scollegare quando voglio l’alimentazione dei led e della telecamera.

                Vorrei approfittare, dato che mi sto affacciando sul elettronica da poco e vorrei imparare i fondamentali:
                Cosa è un corto (in parole molto semplici)?
                Cosa non bisogna mai fare sul drone affinché si verifichi?
                il crotocircuito è quando colleghi positivo e negativo assieme in parole poverissime.

                quindi generi un cortocircuito, fatale per alcuni componenti e per la batteria stessa.

                Ogni volta che si mette mai al saldatore e si fanno modifiche sulle linee di alimentazione, bisogna verificare con il multimetro che + e - non siano in corto.

                Puoi verificarlo in questo modo. Imposti il multimetro su resistenza e tocchi il polo + e il - sulla pcb. Se il valore è 0(a volte in alcuni multimetri fa anche un bip) significa che sono in contatto, e quindi il circuito è in corto. se ti rimane ad 1 o il simbolo di infinito, significa che il circuito è aperto, quindi non sei in corto
                Visita il mio Blog: L'angolo del N3rd - Build Logs - DIY Projects - Approfondimenti

                Commenta


                • #9
                  Originariamente inviato da turborocket Visualizza il messaggio
                  il crotocircuito è quando colleghi positivo e negativo assieme in parole poverissime.

                  quindi generi un cortocircuito, fatale per alcuni componenti e per la batteria stessa.

                  Ogni volta che si mette mai al saldatore e si fanno modifiche sulle linee di alimentazione, bisogna verificare con il multimetro che + e - non siano in corto.

                  Puoi verificarlo in questo modo. Imposti il multimetro su resistenza e tocchi il polo + e il - sulla pcb. Se il valore è 0(a volte in alcuni multimetri fa anche un bip) significa che sono in contatto, e quindi il circuito è in corto. se ti rimane ad 1 o il simbolo di infinito, significa che il circuito è aperto, quindi non sei in corto
                  Ciao grazie delle spiegazione molto semplice e lineare.
                  Volendo aver capito
                  Es pratico
                  Se ipotizziamo un esc no opto
                  Prendendo in considerazione i 3 cavi positivo e negativo, se si toccassero tra loro il + e il - non dovrebbero dare corto creando un circuito.
                  Mentre se col cavo + del esc vado su – della fc… ottengo il corto giusto?

                  Commenta


                  • #10
                    Originariamente inviato da AdrY89 Visualizza il messaggio
                    Ciao grazie delle spiegazione molto semplice e lineare.
                    Volendo aver capito
                    Es pratico
                    Se ipotizziamo un esc no opto
                    Prendendo in considerazione i 3 cavi positivo e negativo, se si toccassero tra loro il + e il - non dovrebbero dare corto creando un circuito.
                    Mentre se col cavo + del esc vado su – della fc… ottengo il corto giusto?
                    se tocchi + e - generi un corto circuito e si brucia, se colleghi il + al meno alimenti in maniera errata il tutto e se non c'è un diodo di protezione bruci lo stesso
                    Visita il mio Blog: L'angolo del N3rd - Build Logs - DIY Projects - Approfondimenti

                    Commenta


                    • #11
                      Originariamente inviato da turborocket Visualizza il messaggio
                      se tocchi + e - generi un corto circuito e si brucia, se colleghi il + al meno alimenti in maniera errata il tutto e se non c'è un diodo di protezione bruci lo stesso
                      Domanda, il primo es e una batteria con un led
                      Positivo col positivo e il led si accende…
                      Se collegassi il positivo del led con il negativo della batteria e viceversa si accende lo stesso?
                      Domando ciò in quanto i led si possono montare sia in serie che in parallelo
                      In parallelo tutti positivi con i + e tutti i neg con i – ed è ok
                      In serie diventano pos e neg alternati …

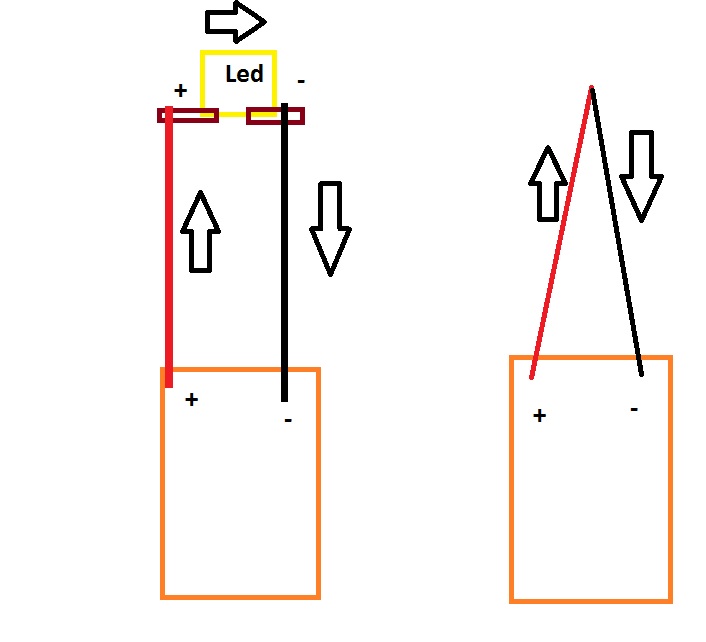

                      Seconda immagine
                      Se i 2 cavi entrano in contatto, le cariche non dovrebbero fluire nel verso da + a - da soli? C’è bisogno del diodo che previene il cambio di verso… ?
                      Thanks in anticipo
                      File allegati

                      Commenta


                      • #12
                        ....

                        Commenta


                        • #13
                          Originariamente inviato da laser02 Visualizza il messaggio
                          ....
                          Laser buona sera questa faccina magicosa cosa vuole dirmi mai

                          Commenta


                          • #14
                            Originariamente inviato da AdrY89 Visualizza il messaggio
                            Domanda, il primo es e una batteria con un led
                            Positivo col positivo e il led si accende…
                            Se collegassi il positivo del led con il negativo della batteria e viceversa si accende lo stesso?
                            Domando ciò in quanto i led si possono montare sia in serie che in parallelo
                            In parallelo tutti positivi con i + e tutti i neg con i – ed è ok
                            In serie diventano pos e neg alternati …

                            Seconda immagine
                            Se i 2 cavi entrano in contatto, le cariche non dovrebbero fluire nel verso da + a - da soli? C’è bisogno del diodo che previene il cambio di verso… ?
                            Thanks in anticipo
                            Hai un po di confusione... Il led sono diodi e quindi lasciano passare la corrente solo in un determinato verso. Quindi se li colleghi al contrario non succede nulla.
                            Per limitare la corrente ad ogni diodo di solito viene aggiunta una resistenza in serie.
                            Le strisce a led l'hanno già mentre i diodi da saldare no e va correttamente dimensionata secondo le specifiche del led stesso.

                            Commenta


                            • #15
                              Originariamente inviato da absinth84 Visualizza il messaggio
                              Hai un po di confusione... Il led sono diodi e quindi lasciano passare la corrente solo in un determinato verso. Quindi se li colleghi al contrario non succede nulla.
                              Per limitare la corrente ad ogni diodo di solito viene aggiunta una resistenza in serie.
                              Le strisce a led l'hanno già mentre i diodi da saldare no e va correttamente dimensionata secondo le specifiche del led stesso.
                              Ecco, quello che volevo scrivere col telefonino ma era troppo lunga.
                              Aggiungo che il secondo disegno è un corto circuito netto.

                              Commenta
