Definire AWG di un cavo motore

[Andreone]

Ciao a tutti... sono nuovissimo qui sul forum e approfitto di questo post per salutare a tutti e complimentarmi!

Sto assemblando un nuovo esacottero... senza fretta... anche se fremo... sto decidendo dove mettere gli ESC, se sotto al motore oppure al centro.
Leggendo qui sul forum un pò di altri post ho visto che ci sono diverse scuole di pensiero, quindi alla fine ho optato per la soluzione che comporta meno "allungamento" di fili: ESC al centro e allunga,ento fili motore.

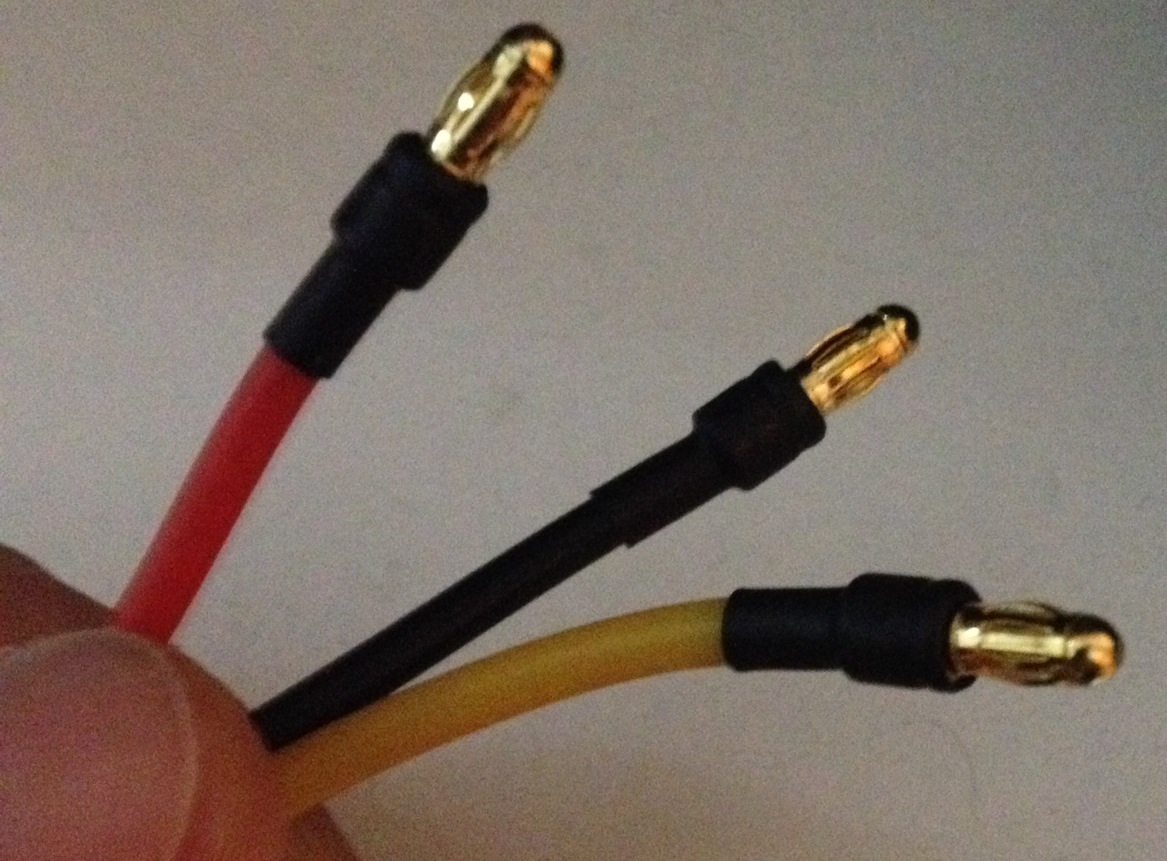

Ora però vorrei comprare un buon filo al silicone per allungare i fili del motore ma non so che tipo di AWG sono quelli che escono dal mio motore!
Il mio motore è un RCTimer 4215-650KV

Sarei contento invece di avere la "pappa pronta" (che nel frattempo mi farebbe anche comodo) se potesse spiegarmi come faccio a definire il tipo di AWG che mi si presenta davanti: cosa misuro? Il diametro del cavo?

Inoltre come trovo quel tipo di spinotto? Gli ESC sono della DJI...

Grazie e scusate il post un pò lungo...

[Dragonzolo]

Ciao a tutti... sono nuovissimo qui sul forum e approfitto di questo post per salutare a tutti e complimentarmi!

Sto assemblando un nuovo esacottero... senza fretta... anche se fremo... sto decidendo dove mettere gli ESC, se sotto al motore oppure al centro.
Leggendo qui sul forum un pò di altri post ho visto che ci sono diverse scuole di pensiero, quindi alla fine ho optato per la soluzione che comporta meno "allungamento" di fili: ESC al centro e allunga,ento fili motore.

Ora però vorrei comprare un buon filo al silicone per allungare i fili del motore ma non so che tipo di AWG sono quelli che escono dal mio motore!
Il mio motore è un RCTimer 4215-650KV

Sarei contento invece di avere la "pappa pronta" (che nel frattempo mi farebbe anche comodo) se potesse spiegarmi come faccio a definire il tipo di AWG che mi si presenta davanti: cosa misuro? Il diametro del cavo?

Inoltre come trovo quel tipo di spinotto? Gli ESC sono della DJI...

Grazie e scusate il post un pò lungo...

Qui i connettori
FullPower spinotti dorati 3,5 mm (20 coppie) | Jonathan.it vendita modellismo dinamico online - spedizioni in 24 ore

Qui il cavo fino a 30A
FullPower cavo siliconico rosso-nero 1,4 mm² AWG16 (1+1mt) | Jonathan.it vendita modellismo dinamico online - spedizioni in 24 ore

ciao

[MicheTN]

wikipedia

[blackfede]

L'amperaggio supportato dipende dalla lunghezza comunque... Piu' e' corto il cavo piu' piccola puo' essere la sezione

[tommyleo]

L'amperaggio supportato dipende dalla lunghezza comunque... Piu' e' corto il cavo piu' piccola puo' essere la sezione

Ciao Fede,

scusa se ti quoto, ti volevo inviare un msg privato, ma:

"blackfede ha superato la sua quota di messaggi privati e non può ricevere ulteriori messaggi finché non libera un po' di spazio."

[blackfede]

Ciao Fede,

scusa se ti quoto, ti volevo inviare un msg privato, ma:

"blackfede ha superato la sua quota di messaggi privati e non può ricevere ulteriori messaggi finché non libera un po' di spazio."

Si mi e' arrivata la notizia... ora sistemo!!!

[Andreone]

Grazie per la "pappa" e per il link a wiki...
Vado da Jonathan direttamente che è qui vicino casa mia...
Grazie ancora, ciao

[blackfede]

Comunque a occhio e croce sono degli awg18 o 20 quelli, non mettere il 16 per i motore ma usa il 18 o 20 perche' altrimenti ti porti in giro dei tralicci inutili (ipotizzando un quadri mediamente di 50cm)

[laser02]

Io cablo tutto col 16 awg, quad 450 e esa 550.
Contatti dorati bullet da 3,5 mm. per motori e esc, a volte anche i 2,5 come nell'ultimo quad.
bullet da 4mm per batterie e power distibution.

Per il mio primo micro quad 250 prevedo i 18awg....boh vedremo

[xxxnt]

Io cablo tutto col 16 awg, quad 450 e esa 550.
Contatti dorati bullet da 3,5 mm. per motori e esc, a volte anche i 2,5 come nell'ultimo quad.
bullet da 4mm per batterie e power distibution.

Per il mio primo micro quad 250 prevedo i 18awg....boh vedremo

i 18 awg si usano per motori da 300 watt...direi un pò sproporzionati per un micro?

[blackfede]

Ad abbondare non sbagli mai :-p
Laser forse ci vediamo domenica in barona, se il tempo e' bello passo a trovarvi. Ho conosciuto anche Gianluca...

[laser02]

Ad abbondare non sbagli mai :-p
Laser forse ci vediamo domenica in barona, se il tempo e' bello passo a trovarvi. Ho conosciuto anche Gianluca...

Ottimo, sul club milano ci si mette d'accordo per Domenica, presenze e orari

[laser02]

i 18 awg si usano per motori da 300 watt...direi un pò sproporzionati per un micro?

In effetti....si.

[lucasss]

Volevi due conti? e proviamo a fare due conti...
Prendiamo uno tra i motori più usati del forum:
D2830-11 1000kv Brushless Motor

Provo a riesumare quel poco di elettrotecnica che mi ricordo:

Partendo dai dati del motore forniti da HK, abbiamo una potenza che presumo nominale del motore di 210W.

La corrente nominale alla tensione di 11.1v di una lipo 3s è di:
In = P/V = 210/11.1 = 18.9A

Quindi, con questa corrente secondo la Tabella di Wikipedia dovremo usare un cavo AWG 16 circa.

Con un 16 AWG siamo ovviamente coperti anche nel caso di massimo assorbimento, in quanto sopporta una corrente di 117A@10sec contro i 21A indicati da HK.

Questo ovviamente riguarda la sezione ESC/pdb.
Nei miei quad la distanza tra ESC e pdb è sempre stata entro i 10cm, e prendendo in esame il cavo 16 AWG appena ottenuto il quale ha una resistività di 13.7mOhm/m, sui 10cm abbiamo una caduta di tensione di

V = R*I = 0.001317 * 18.9 = 0.0248V

Per quale motivo l'ho calcolata non lo so

Ora, volendo fare due conti anche per la sezione ESC/motore, come procediamo? non ricordo praticamente nulla nel caso ci si trovi con tre fasi...

C'è ovviamente da dire che, per l'uso che ne facciamo noi (o perlomeno la maggior parte di noi), usare un cavo AWG 16 non ha senso...nessuno ha un consumo di 18A per motore sul proprio quad, sempre che non faccia acro, magari in quel caso...
Quindi, con quale criterio scegliamo un cavo di sezione inferiore?

[il_coje]

Se può essere utile riporto i dati trovati da HobbyKing tempo fa:

Amperaggio:

8 AWG -> 200 amps max
10 AWG -> 140 amps max
12 AWG -> 90 amps max
14 AWG -> 60 amps max
16 AWG -> 35 amps max
18 AWG -> 20 amps max
20 AWG -> 12 amps max
22 AWG -> 10 amps max

Diametro cavi:

8 AWG = 6.5MM
10 AWG = 5.5MM
12 AWG = 4.5MM
14 AWG = 3.5MM
16 AWG = 3.0MM
18 AWG = 2.8MM
18 AWG = 2.3MM
20 AWG = 2.0MM
22 AWG = 1.7MM
24 AWG = 1.6MM (6.5 AMPS MAX)

Ciau!
