Cablaggio led e buzzer X220S

[Pilotino]

Non riesco a trovare nessun disegno che mi possa aiutare, dovrei attaccare il buzzer del mio X220S montato sul modulo dei led, escludendo però i led per non affaticare la lipo, ho preso questo drone usato e smontandolo mancava il collegamento, potete aiutarmi a trovare uno schema o se qualcuno di voi ha questo drone a passarmi delle foto

[Finnigan]

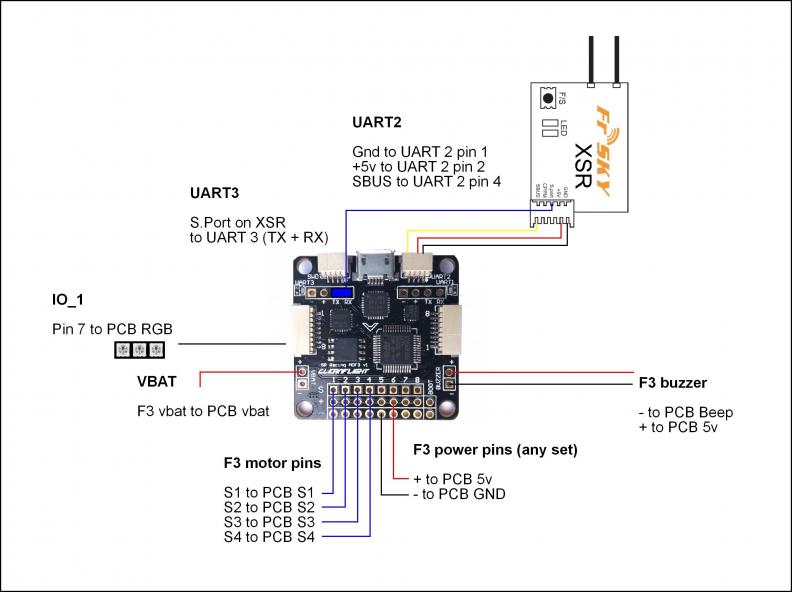

E' questo il FC?

[Pilotino]

E' questo il FC?

Grazie per la risposta ma l'X220S monta un Omnibus f4 v3 come fc e non questa

[Finnigan]

trova il pinout di quella, allora: è anche abbastanza diffusa

[Pilotino]

trova il pinout di quella, allora: è anche abbastanza diffusa

Alla fine ho trovato invece della V3 la V5 che è simile, grazie comunque

[Pilotino]

trova il pinout di quella, allora: è anche abbastanza diffusa

Ma in pratica io collego il buzzer sul negativo, mentre i led al positivo, negativo e al pin led, la gestione del buzzer e dei led è gestita dalla fc che a seconda della richiesta dello stick commuta la luce e chiude il contatto con il positivo del buzzer ?

[Finnigan]

Dipende dal buzzer che hai... io, per esempio, ne ho uno con led e ha 4 fili. Buzzer+ /Led/ +5V/ Ground.

Ovviamente Collego Buzzer+ e +5V a due pad positivi, il "Led" al pad dei led e il ground ad una massa qualsiasi.

[Pilotino]

Dipende dal buzzer che hai... io, per esempio, ne ho uno con led e ha 4 fili. Buzzer+ /Led/ +5V/ Ground.

Ovviamente Collego Buzzer+ e +5V a due pad positivi, il "Led" al pad dei led e il ground ad una massa qualsiasi.

Io al contrario il buzzer ho il BB- per il resto uguale a te, fine settimana provo a collegarlo, in foto il mio led con buzzer

[Finnigan]

tienimi aggiornato, sta cosa del Buz - mi ha un attimo incastrato

[Pilotino]

tienimi aggiornato, sta cosa del Buz - mi ha un attimo incastrato

Confermo che il Buz- è da saldare sul negativo del Buz
