Configurazioni elettroniche dei nostri multicotteri

[lupoNak]

Frame
Autocostruito

Motori
NTM Prop Drive 28-26 1000KV / 235W (short shaft version)

Eliche
APC 10X3.8

Flight controller
KK2 fw 1.6

Batterie
3300 3s 1p

VIDEO
kk2+mobius - YouTube

[memeMarchetto]

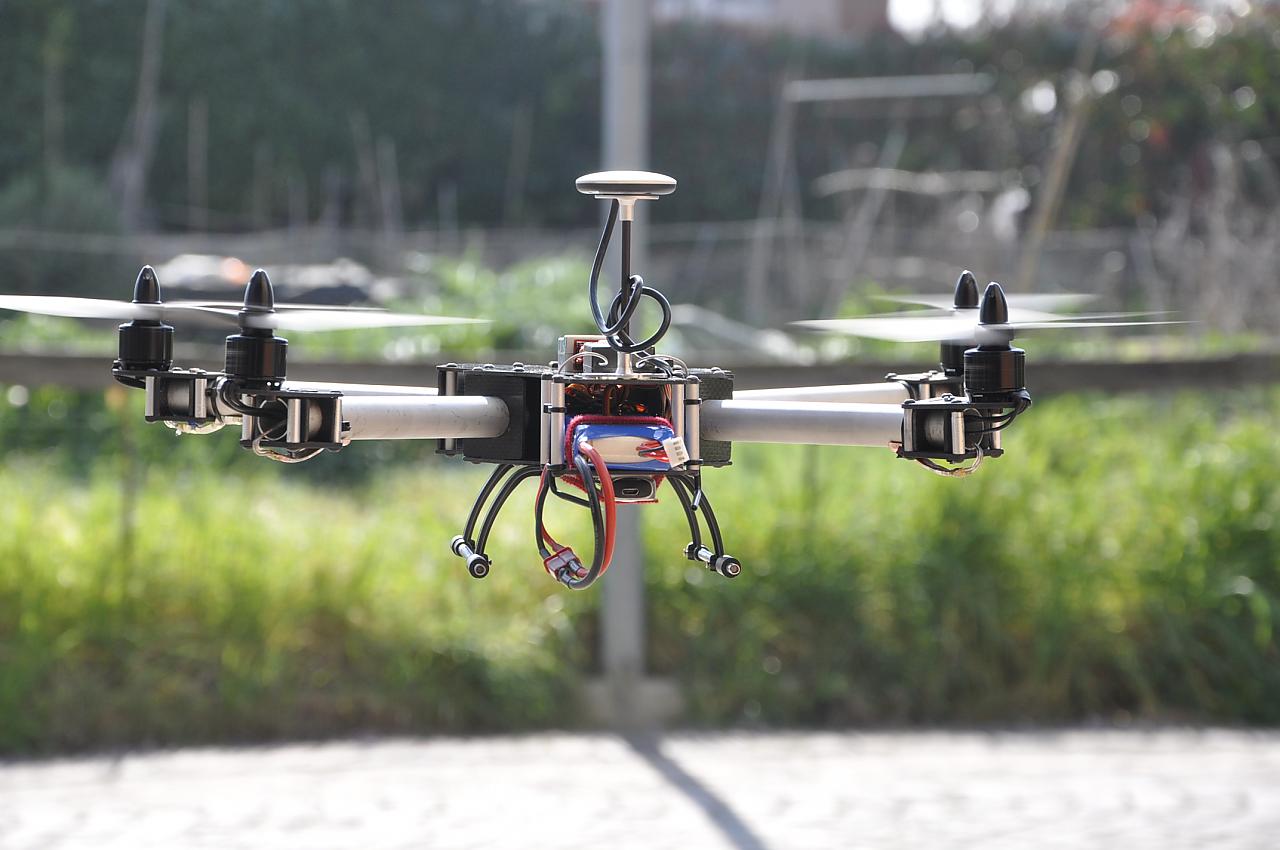

Il mio esa:

Telaio: autocostruito,bracci alluminio 10x10

Motori: T-motor 2216-12 800Kv

Eliche: 12x3.8 APC

Distanza motore/motore: 56cm

Batterie: 1 x 3300 mAh 3s

Centralina: Naza V1 + GPS

Peso: 2,2 Kg (gopro2,gimbal brushless,lipo 3s 1200mAh,tx video)

Autonomia: 8 min

[memeMarchetto]

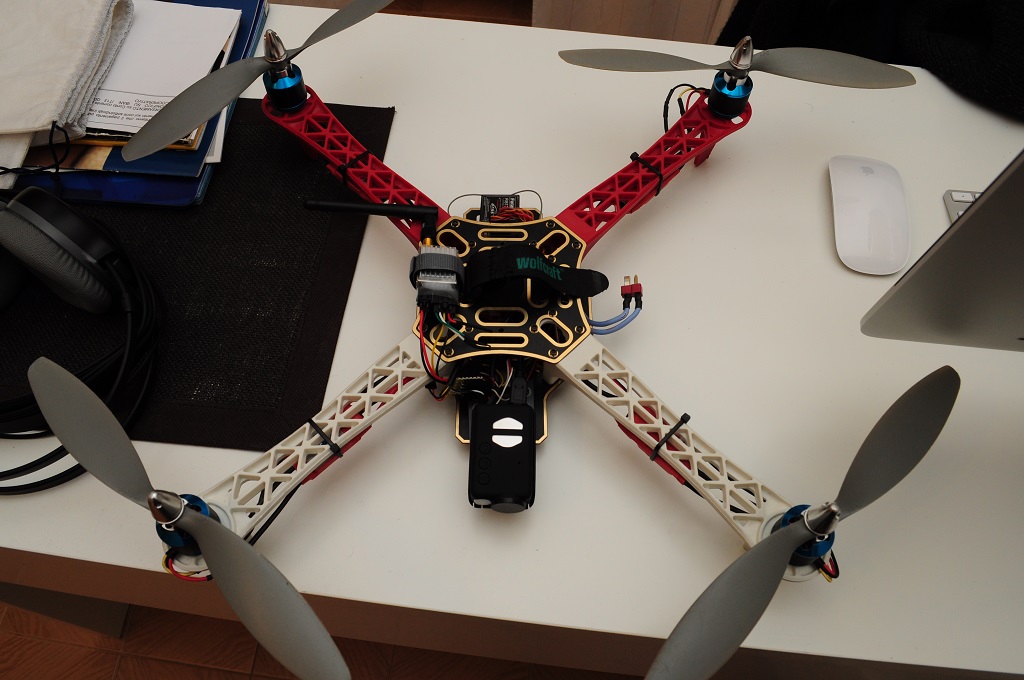

Quadri

Telaio: clone naza 450

Motori: 1000kv

Eliche: 10x3.8 APC

Centralina: Multiwii crius lite

Esc: 30A simonk

Batterie: lipo 1x3300 mAh 3s

Peso: 1,1kg (camera mobius,tx video)

Autonomia: 11min

[sdavieit]

F550

Ciao ragazzi ho ordinato questi giorni un po' dappertutto (Europa , Cina , Inghilterra, altri ) questa configurazione
Frame dji f550
Motori regolatori kit completo dji e300-6
Naza v2 gps
Tutti i pezzi x carrello atterraggio retrattile ( da costruire)
Vari lipo da provare 3s 3000 3s 5000 3s 8000
Quando mi arriva tutto metto delle foto

[Vulcan76]

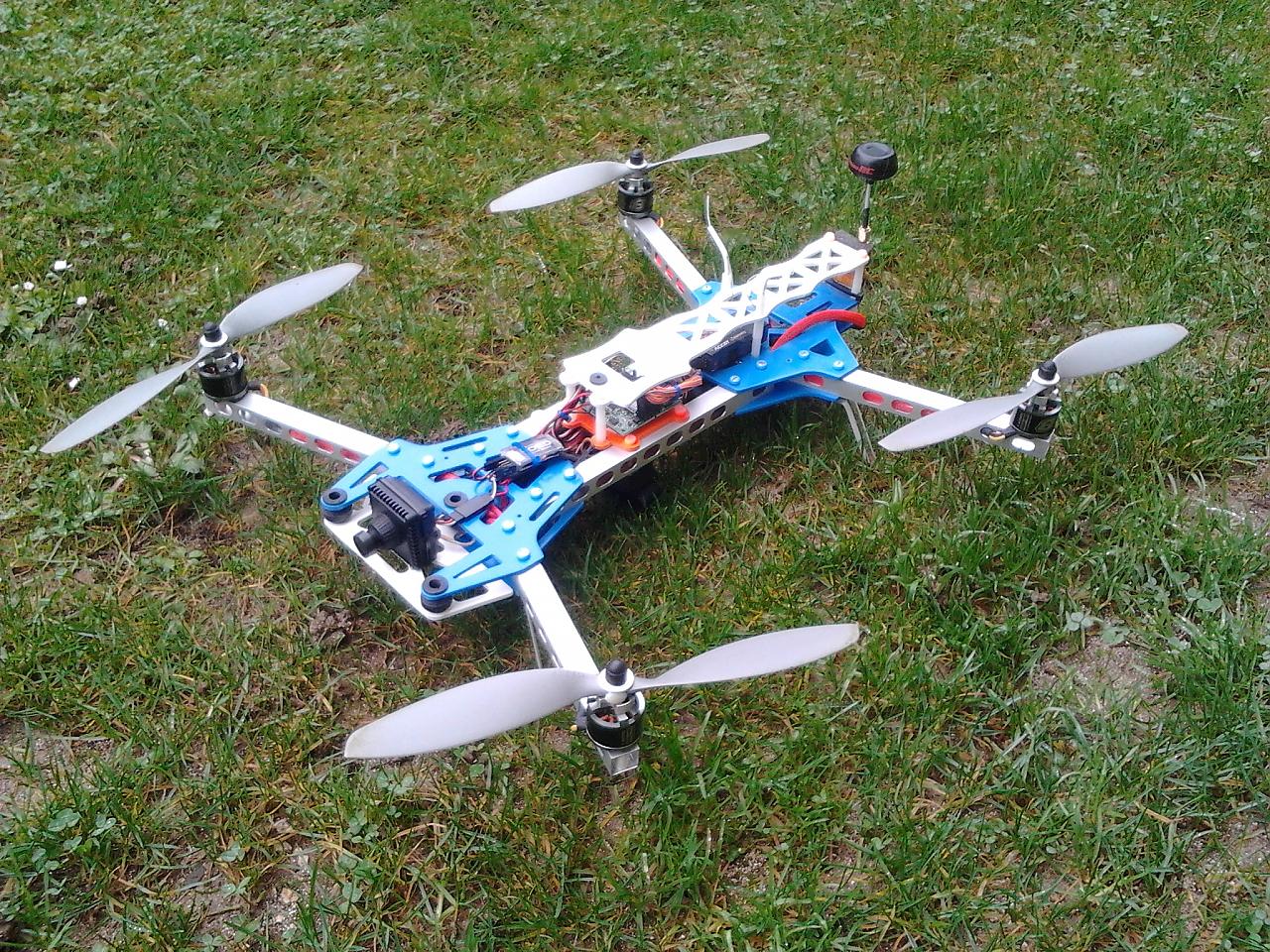

TBS Discovery Micro

Ciao a tutti,
rieccomi con il mio progetto di un TBS Discovery micro, sempre nell'attesa di poterne realizzare uno originale, mi sono divertito a costruirne uno in scala con i pezzi che ho trovato nel mio cassetto:

Frame: TBS Discovery
Motori: 1815 2900 kv
ESC: HobbyWing 10A
Props: e-prop 5x3
Lipo: Turnigy nano tech 950mAh 25C 2S Li-Po (39grammi)
Flight Controller: KK2.1 FW 1.5 LCD
Peso: 225 grammi (ODV)
Dimensioni: 24 cm diagonale motore-motore
Autonomia: 6 minuti, volo misto con celle a 3.5V
Radio: Spektrum DX6i

Successivamente attaccherò anche una piccola CAM per delle riprese. Oggi primi test molto positivi, la nuova scheda HK mi ha impressionato per la stabilità.
Saluti a tutti

[TermicOne]

DIY Tricopter con APMcopter

Tricottero DIY con frame in legno e bracci in alluminio.

Dimensioni: bracci da 35cm

Motori: 2213N 800Kv da HobbyKing
(motori economici ma abbastanza robusti. Hanno l'albero un po' lungo ed è meglio tagliarlo in modo che il mozzo portaeliche rimanga contro la cassa)

Eliche: APC 10x3.8 SF e SFP

Control Board: APM con APMcopter Ver. 3.1 rc2 - Moduli telemetria 433Mhz

Lipo: 2800mAh

Video: DIY Tricopter - APM Copter V 3.1 rc2 - maiden flight - YouTube

Build log: http://www.baronerosso.it/forum/mode...apmcopter.html

[Aduken]

Yodacopter

Frame :Tarot Iron Man 650 modificato

Motori: Sunnysky V3508 380KV

Eliche: carbonio T-Motor 15x5"

ESC: Q Brain 4 x 25A Brushless Quadcopter ESC 2-4S

FC: DJI Naza M V2

Gimbal: Tarot T-2D V2

Camera: Go-Pro Hero 3+ BE

Batterie: Zippy Compact 4s 4000 mAh x 2

Tx video: Boscam TS832 + antenna polarizzata short

OSD: DJI mini iOSD

Peso: 2280 gr

Tempo di volo: 30 minuti con celle a 3,6 volt

Portafortuna: Lego Yoda

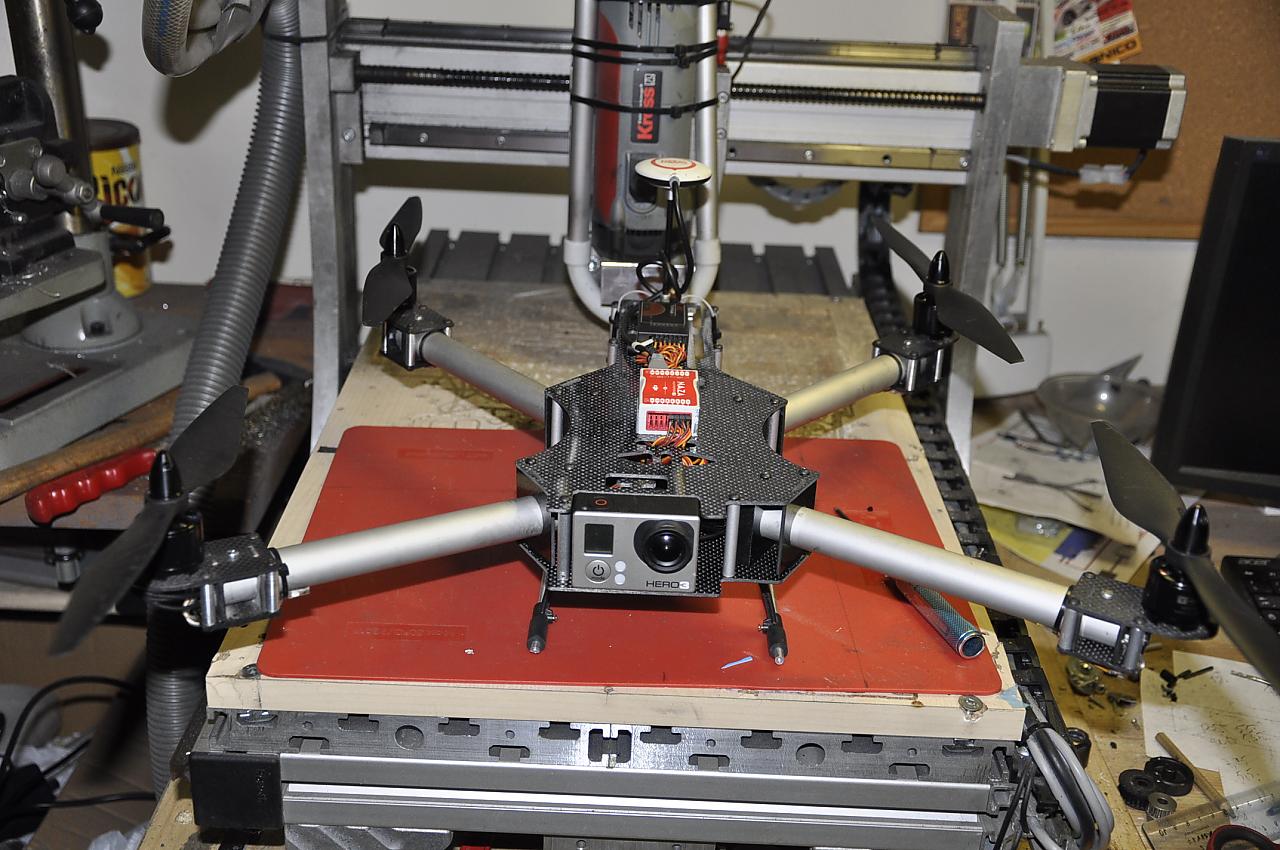

[Roby1960]

Il mio quadri

Vi presento il mio multicoso:
Il frame è un clone del tbs autocostruito con telaio in carbonio e tubi in alluminio
Motori T Motor MS 2212/13 980KV
Esc FullPower 20A opto
Eliche 10X3.8
Fc Naza lite + gps
Batteria 3S 3300 25C
Peso 1300gr
Tempo in volo circa 12mn

[msrmax]

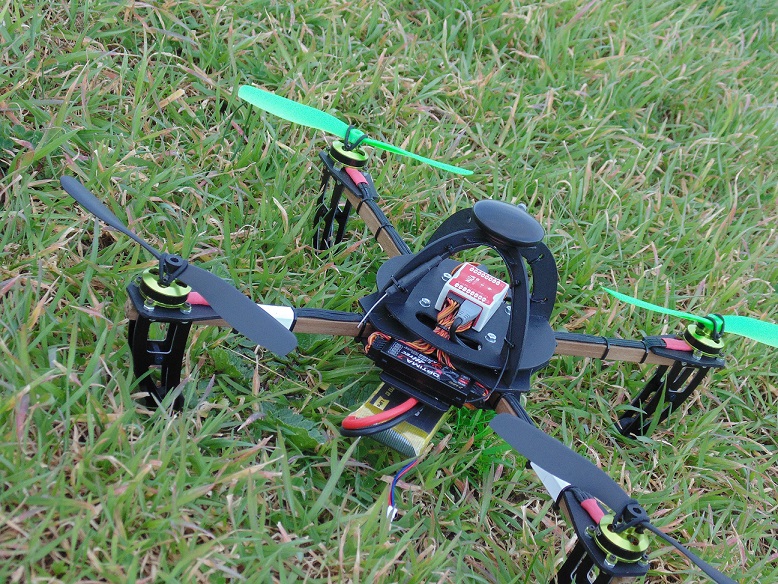

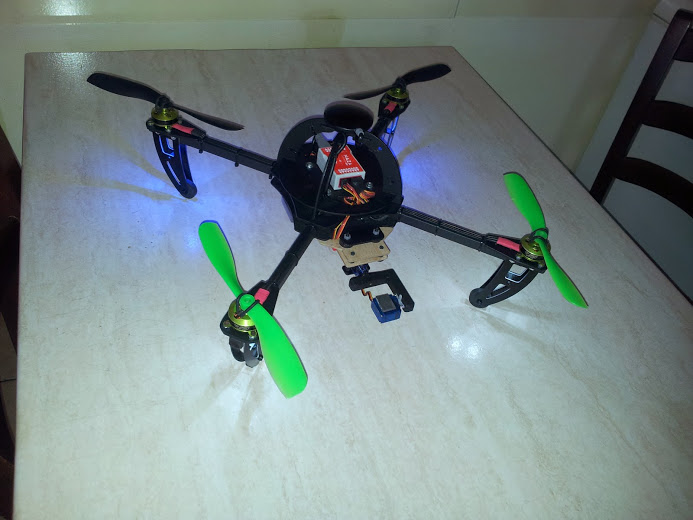

il mio quad

TELAIO: autocostruito in compensato per le piastre e per la pseudo cupola di protezione FC, i bracci sono quadrelli di legno 10x10 poi sostituiti con quadrelli di alluminio 10x10 inguainati nel termoretraibile
MOTORI: Trx 250 low profile Potenza 97W KV1600
ELICHE: 7x3.8 Turnigy Slow Fly
ESC's: Trixx 12A
BATTERIE: s2 2200mha (13 minuti), s2 3300mha (18 minuti)
FC: NAZA M LITE

MAX

[openbic]

Esacottero

Motori: 2830-11

Esc:
30amp SimonK

Eliche:
10x4.5

Fc:
multiwii 328p con fw 2.3

Lipo
nanotech 5000mah

Radio:
turnigy 9x con backlight e Er9x

Presto spero di poter comprare una Crius+gps o la Naza v2, e dei moduli Frsky per la 9x. Per ora come autonomia sono sui 10 minuti con una lipo, e porto in volo GoPro, keychain+kit fpv. Peso totale circa 2,6kg

[Dragonzolo]

Squiddino riciclato, fatto con pezzi di scorta, destinati a modelli 3D indoor:

Telaio asimmetrico in compensato da 4mm e bracci in quadrello 15x10 incollati con vinavil



Motori 2205C 1400kv 58W

Eliche 8x4 SF cw ccw

Regolatori Multistar 10 A

FC KK2.0 Fw 1.6

Batteria 3s 2200 mAh

Autonomia di 11 minuti, celle a 3,6v con gopro 960+trasmettitore boscam 200mw alimentato dalla stessa batteria.

Ideale per percorsi ad ostacoli e quasi indistruttibile

video

[Dragonzolo]

Squiddino riciclato, fatto con pezzi di scorta, destinati a modelli 3D indoor:

Telaio asimmetrico in compensato da 4mm e bracci in quadrello 15x10 incollati con vinavil



Motori 2205C 1400kv 58W

Eliche 8x4 SF cw ccw

Regolatori Multistar 10 A

FC KK2.0 Fw 1.6

Batteria 3s 2200 mAh

Autonomia di 11 minuti, celle a 3,6v con gopro 960+trasmettitore boscam 200mw alimentato dalla stessa batteria.

Ideale per percorsi ad ostacoli e quasi indistruttibile

video

Dimenticavo il link al file dwg di autocad

Ciaooo

[enrique]

Test definitivo!

Frame: X666 [link]

Motori: Turnigy NTM 3530 1100kv [link]

Eliche: 10x4.5 slowfly [2x link] [2x link]

ESC: HobbyKing 30A 3A UBEC flashati SimonK [link]

Lipo: Zippy Compact 3S 5000mAh 25C [link]

Flight Controller: KK2 LCD [link]

Ricevente: Orange R615 DSM2 compatibile Spektrum

Peso in ODV: 1445gr

TEST: hovering continuo - stick 50%

Tempo: 15 minuti spaccati da timer DX8 - gas > 5%

Consumo: celle scariche a 3.3V - ricaricati 5055mAh

Foto:



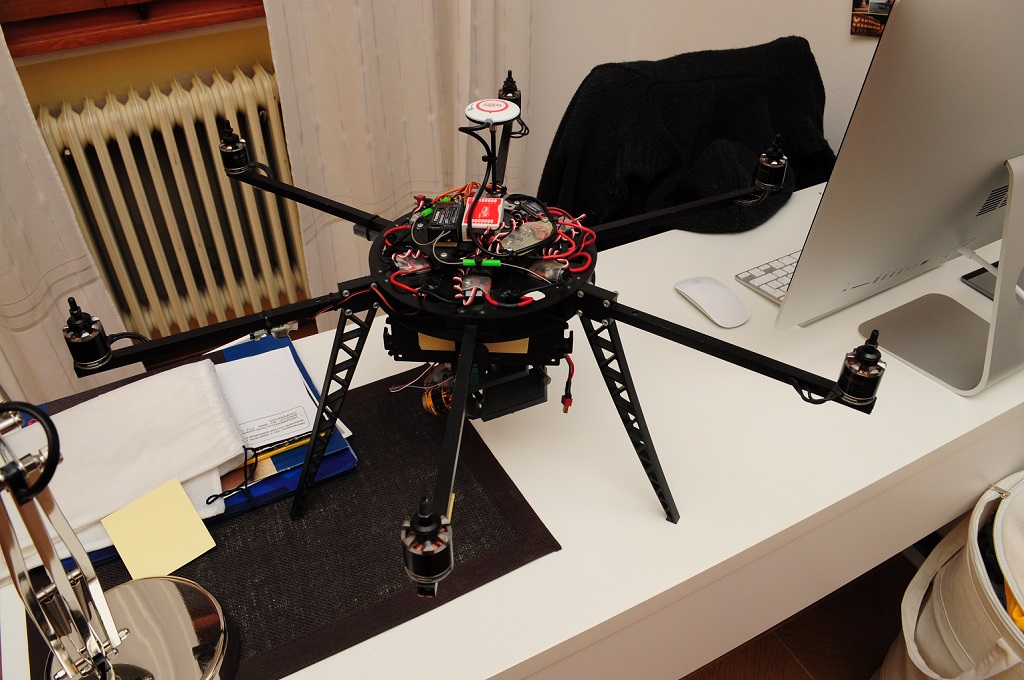

Al momento della pesata



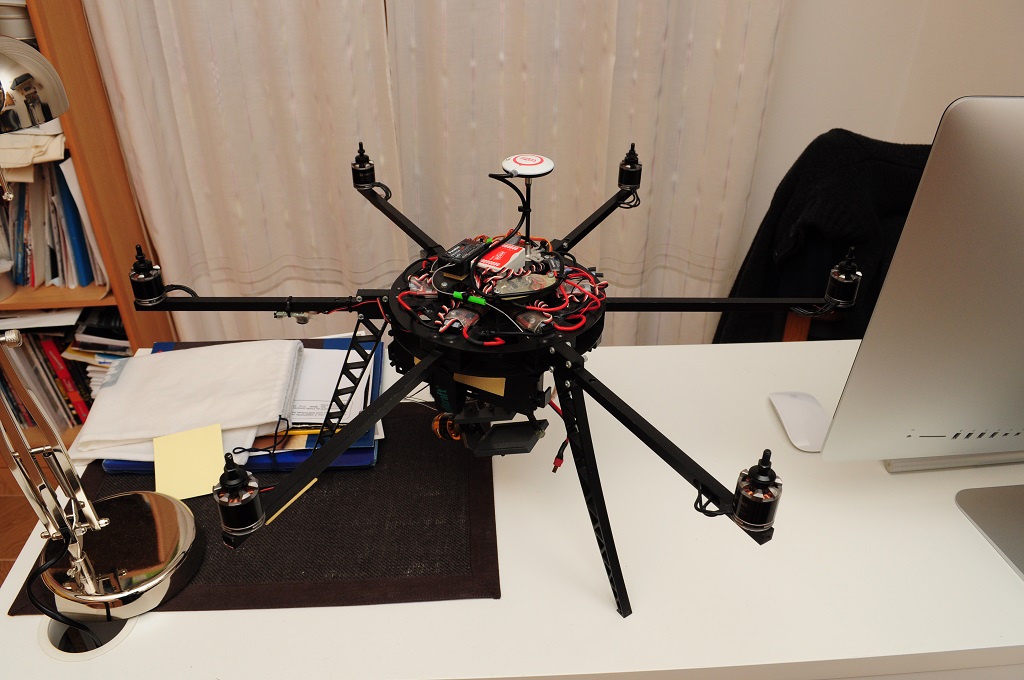

Prima del volo

[liftbag]

Micro Squid

Frame: Bandit Squid versione Micro con bracci per eliche 5"

Motori: Lumenier FXC1806-14 2300kv

Eliche: Lumenier 5x3 Carbon Fiber Props

ESCs: ZTW Mantis 12A flashati SimonK 2013-05-15

Flight Controller: OpenPilot Revolution fw 14.01

Ricevente: Spektrum DSMX Satellite con OpenPilot Spectrum Adapter

BEC: Mini Step Down Voltage Regulator (Input: 4.5-28V Output: 0.8-20V) regolato a 10,5V, per alimentare correttamente i led di navigazione e il FC quando uso una lipo 4S.

Nav lights: autocostruite con strisce da 120 LED/metro e strisce con led bianchi 5630, azionabili manualmente tramite microswitch.

LiPo: Lumenier 1300 mAh 3S, Turnigy Nanotech 1600 mAh 3S, Zippy Compact 1500 mAh 3S, Zippy Compact 1300 mAh 4S.

Peso senza lipo con Mobius installata: 340 gr

Tempo di volato sportivo: 8 minuti con lipo 1600 mAh e mobius installata, con celle a 3,7V.

[Scrat80]

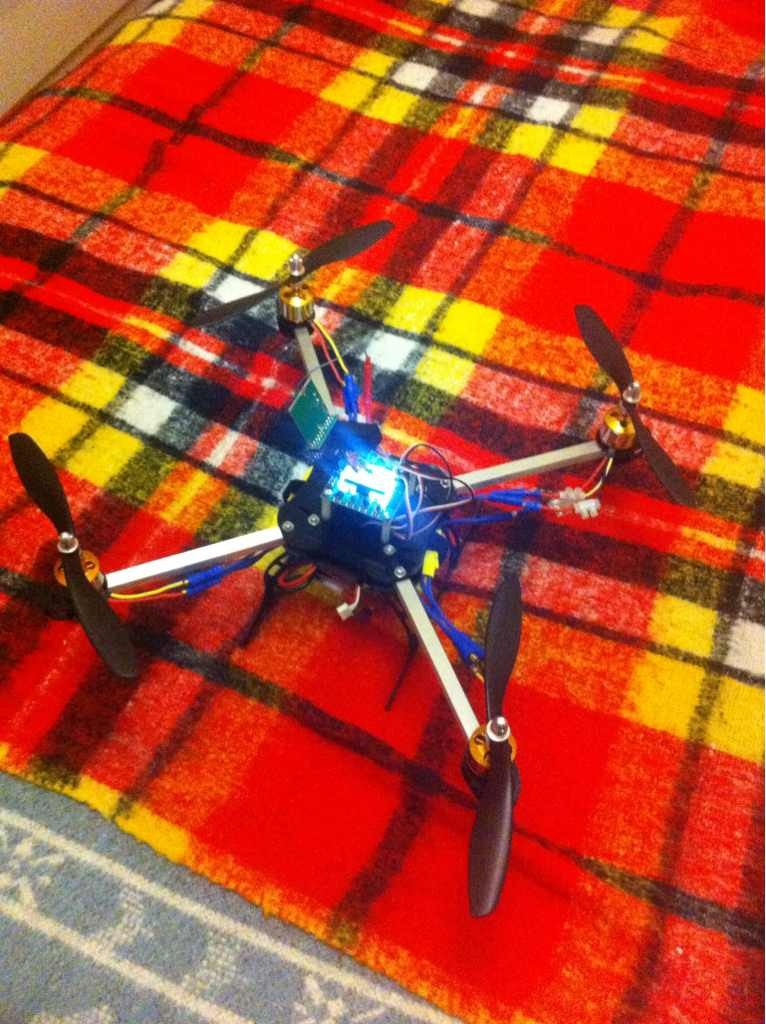

Mi presento..sono nuovo del forum e il mio nome è Stefano. Da settembre 2013 mi sono avvicinato ai multirotori, comprando di tanto in tanto qualche componente e ora ho finalmente terminato il mio quadricottero auto costruito con elettronica kk2.1.

Premetto che non ho fatto ancora un volo di prova..solo qualche saltello.

Questa è la mia lista.

Frame: telaio 400mm in alluminio, senza pattini(spezzati dopo uno schianto a terra)

Elettronica: kk2.1 fw 1.5 (originale) oppure arduino con sensori + fw multiwii

Motori: a2212 1000kv

Esc: 30a cinesi ovvio

Eliche: 8x4.5

Batteria: lipo 3s 11.1v con distribution board HK

Radio: Turnigy 9x
