Configurazioni elettroniche dei nostri multicotteri

[TermicOne]

TermiSQUID

Frame: SQUID by Bandit
Motori: RCTIMER HP2812 880KV
ESC: RCTIMER SK-30A SimonK Firmware
Props: APC 10x3.8
LIPO: Zippy 2200 - 2800 mah
FC: CRIUS AIO Pro con GPS u-Blox CN-06 V2.0
FW: MegaPirateNG 2.9 R6 definito semplicemente come QUADX
Telemetria: 433Mhz
GCS: ANDROPILOT
Peso( lipo 3S 2800 mah): 1.150gr
Dimensioni: diagonale 50cm









Luciano


.

[athxp]

Motori: Sunnysky 2216 800kv

Regolatori: AFRO esc 30A firmware simonK

Telaio: Ideafly - 4

Flight controller: Rabbit V1

Eliche: classiche 1045 in plastica

Batterie: tutte 3s, da 2700 a 4500 mha

Peso modello completo ma senza batterie: 1000g

Tempi di volo: da 10 minuti circa con la 2700 e un peso complessivo di 1030g a 18 minuti circa con la 4500.



qua invece il 3d completo della realizzazione

configurazione rivista dopo gli ultimi pezzi acquistati. velocità e reattività notevolmente aumentati. nonostante il peso in p'iù, i tempi di volo non ne hanno risentito. credo sia merito della miglior efficienza di motori e regolatori.

[P!PP!]

Aggiornamento del mio

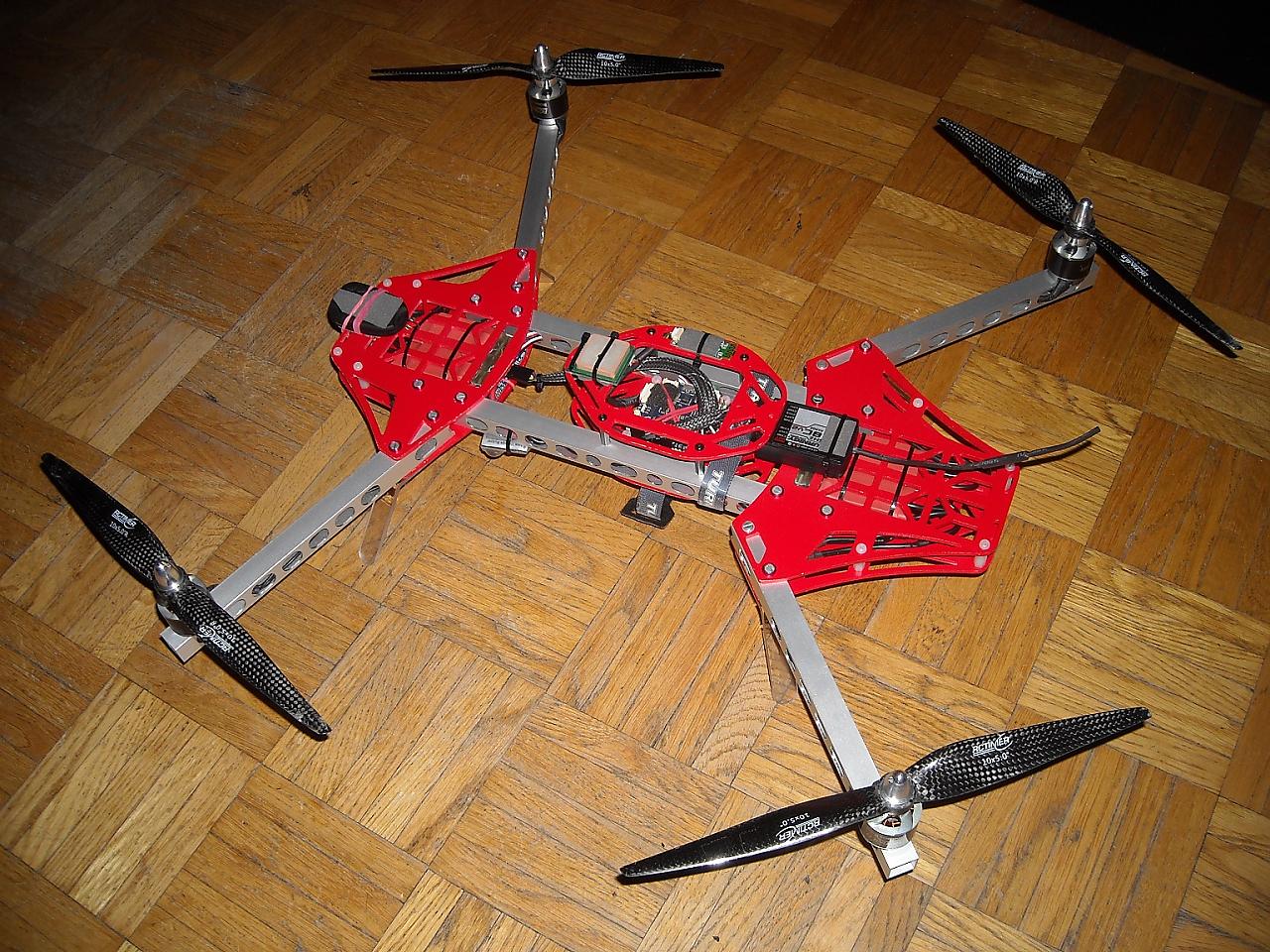

Telaio ad H diy
Motori turnigy 2836/11 750 kv
Esc turnigy AE20 da 20 Ampere
Eliche 12x6 in carbonio
FC Crius aiop v 2.0 con Megapirate
Radio turnigy 9x
Batterie 3s 2x2200 mah 1x2650 mah 1x5000 mah


Inviato dal mio iPad con Tapatalk HD

[bandit]

Squid V4

Frame: SQUID V4
Build Log: Progetto SQUID
Motori: AX-28 750KV
ESC: BlueSeries 20A SimonK Firmware
Props: APC 11x4.7
LIPO: Turningy 4S 3300 mAh
FC: CRIUS AIO Pro 1 + gps u-Blox CN-06 V2.0
FW: MWii2.2
Peso: Pronto al volo + FPV + GOPRO + batteria: 1.565 gr
Consumo: 10.7A in hovering / 41A massima potenza
Autonomia media: 13-14 minuti con celle a 3.7V

[Zniggurat]

FlyCat con Gimbal

Telaio: FlyCat + Gimbal

ESC: SimonK 30A

Motori: Turnigy D2830-11 1000KV

Eliche: 10x4.5 nere + 10x4.5 bianche CCW + CW

FC: Crius AIO Pro V2 + GPS CN-06

Batteria: Zippy Compact 5000mAh 25C 3S

Peso: 1350g

Tempo di volo: più di 15 minuti

[Parnassus]

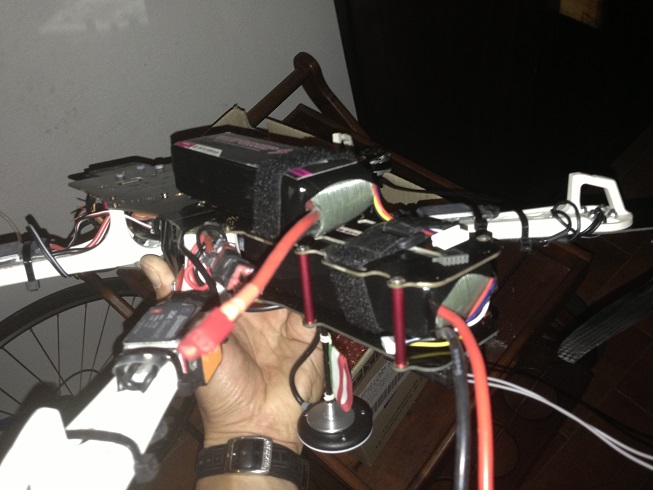

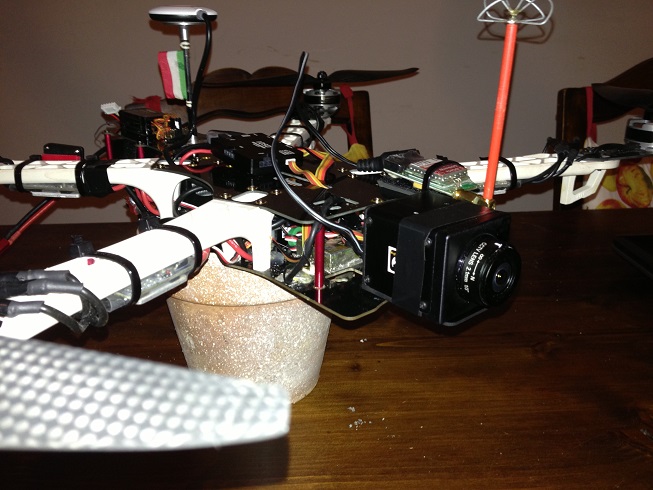

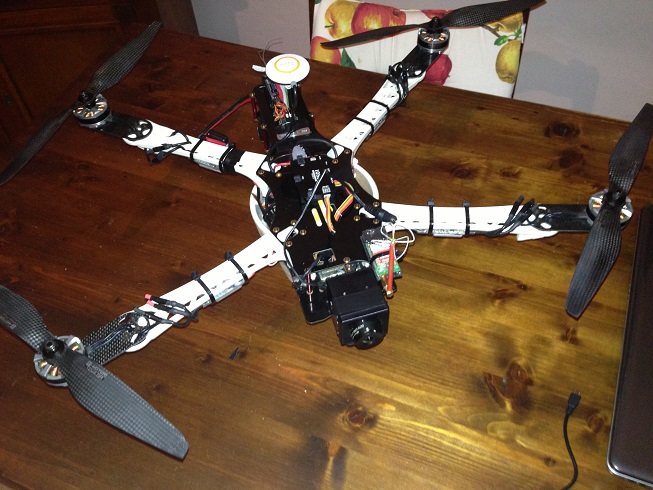

Tbs Tactical Night Ops

TELAIO: TBS Discovery con prolunghe bracci in carbonio da 60 mm.
MOTORI: T-Motors 3506-25 650 Kv
ELICHE: T-Motors CF 12x4
ESC's: GetFPV 30A Simon K con hardware ottimizzato per motori pancake
BATTERIE: 4000 mha (12 minuti) 8000 mha (18 min)
MC: NAZA v2 + GPS + IOSD mark II
CAMERA: Pixim NIGHTWOLF + 6 watt led luce nera
LUCI DI NAVIGAZIONE: led stroboscopici verde e rosso.
PESO a secco: 1340 gr, tipico di volo (4000 mha) 1700 gr, max al decollo 2150 gr.
Capacità di volo notturno.

[msrmax]

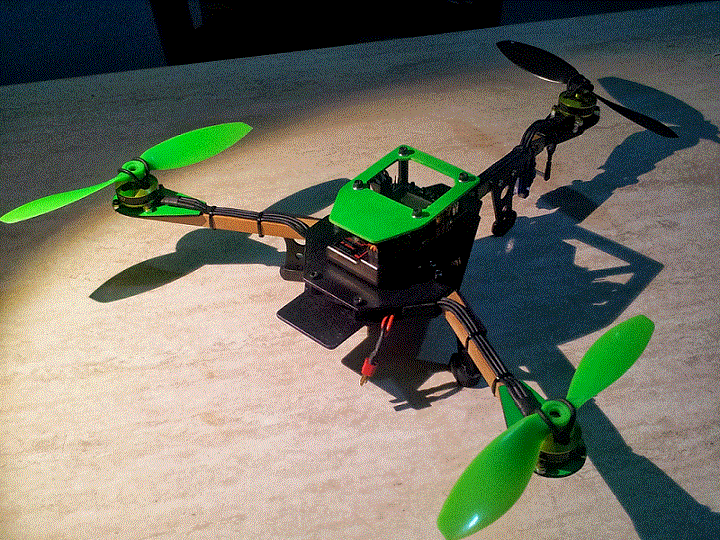

Il mio trico

TELAIO: autocostruito il quadrelli di legno 10x10mm per i bracci e compensato da 2mm per le piastre del frame
MOTORI: Trx 250 low profile Potenza 97W KV1600
ELICHE: 7x3.8 Turnigy Slow Fly
ESC's: Turnigy plush 10A
BATTERIE: s2 2200mha (18 minuti)
MC: KK2.0 firmware 1.6
PESO a secco: 210gr,


Ho in preventivo di montarci trasmittente e telecamera micro per provare a fare qualche voletto in fpv...

[Venomancer]

Venocopter

Frame: Flycat (simil TBS) Con Gimbal Brushed Chinatarocco
Motori: Fullpower 2212M 980KV
ESC: Turnigy 25A
Props: SF 11x4.7
LIPO: Zippy 3700mah 3S
FC: Dji Naza Lite + GPS
Peso: A secco: 1080g | Con batteria: 1400g | Gopro e batteria: 1480g

[socrate78]

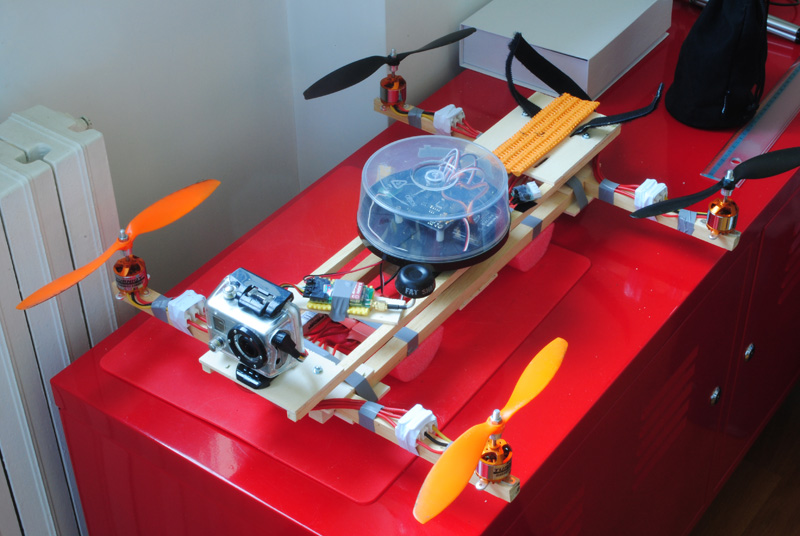

CriusWood

Frame: H-quad legno (listelli koto 1,5cm + compensato pioppo 4mm)
Motori: Turnigy D2830-11 1000 kv (210W)
ESC: Turnigy Plush 30A
Eliche: Gemfan 9 x 4.7
Lipo: Turnigy 2200mAh 25C 3Cells Li-Po (188grammi)
Flight Controller: MultiWii Crius Lite
Firmware: MultiWii 2.2 (lpf 42hz - MMGYRO 6 - VECTOR LENGHT 9)
Peso: 1380 grammi (AUW)
Dimensioni: 53 cm motore-motore in diagonale

Onboard camera: Go Pro Hero 2 1280x720 60fps
Antivibranti: 4 gommini in silicone (getfpv.com)

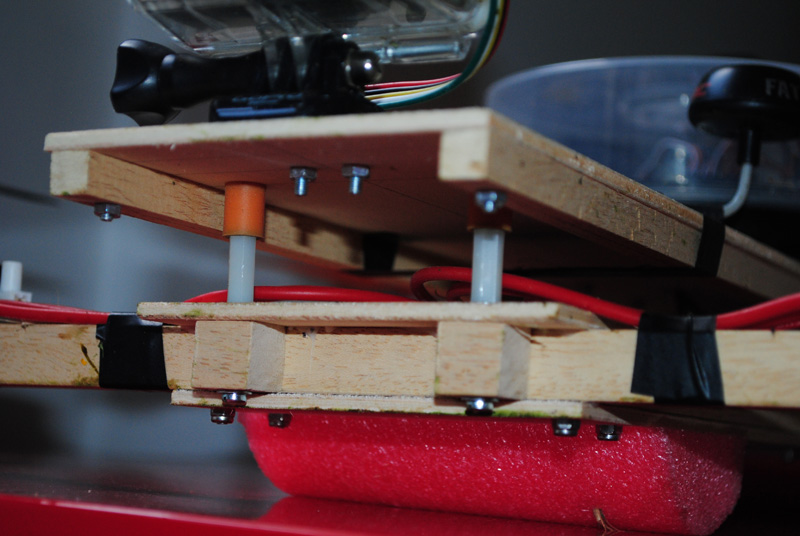

Note: La parte superiore è isolata dalle vibrazioni della parte inferiore attraverso i 4 gommini arancioni.
In questo modo gopro, lipo e fc costituiscono un'unica sezione separata dal resto della struttura che risente delle vibrazioni prodotte dai motori.
Sono gli stessi gommini che usa il QAV500 - QAV400 e devo dire che funzionano abbastanza bene.

[Vulcan76]

Y6 Carbon

Frame: Y6 Carbon
Motori: Turnigy D2830-11 1000 kv (210W)
ESC: RCTimer opto 30A
Props: Graupner E-Prop 9 x 5
Lipo: Turnigy A-Spec 4500mAh 65C 3S Li-Po (270grammi)
Flight Controller: Dji NAZA Lite + GPS
Peso: 1500 grammi (ODV)
Dimensioni: 45 cm motore-motore
Autonomia: 12 minuti, volo misto con celle a 3.6V
Radio: Spektrum DX6i

[alexpilotino]

Ragazzi visto le innumerevoli domande volte sempre a consigli su come allestire il primo multirotore perchè non mettiamo questa discussione in evidenza?

[TermicOne]

Ragazzi visto le innumerevoli domande volte sempre a consigli su come allestire il primo multirotore perchè non mettiamo questa discussione in evidenza?

che idea geniale!!!

http://www.baronerosso.it/forum/mode...-hardware.html

...a parte le battute questo thread è nato ed è sempre stato tra i thread in evidenza!!!

[Vulcan76]

Micro Spider

Ciao a tutti, in attesa di poterne assemblare uno originale, mi sono tolto parzialmente la voglia costruendo un micro spider scoppiazzando il frame dello Sky Hero Spider

Frame: Spider
Motori: Turnigy 1811 2900 kv
ESC: Turnigy 6A
Props: e-prop 5x3
Lipo: Turnigy nano tech 950mAh 25C 2S Li-Po (39grammi)
Flight Controller: KK2 LCD
Peso: 165 grammi (ODV)
Dimensioni: 23 cm diagonale motore-motore
Autonomia: 8 minuti, volo misto con celle a 3.5V
Radio: Spektrum DX6i

Saluti a tutti

[Zniggurat]

Frame: SQUID V4 by bandit

ESC: Simonk 30A

Motori: HP2812 880KV

Eliche: RCTimer 10x5"

Batteria: Zippy Compact 5000mAh 3S 25C

FC: Crius AIOP V2 + GPS CN-06

FW: MegaPirate 2.9 R6

Peso: 1300 g.

[Aduken]

Ecco il mio multifrullatore:

Frame :Turnigy Talon V2

Motori: MultiStar MT2213-935KV

Eliche: 10x4.5 quelle che costano poco poco

ESC: Q Brain 4 x 25A Brushless Quadcopter ESC 2-4S

FC: DJI Naza Lite + GPS

Camera: Boscam HD19 ExplorerHD Full HD 1080p FPV + Il suo gimbalino

Batterie: Rhino 4000mAh 3S2P 25C Lipoly Pack

Peso: 1250 g tutto incluso (pero' manca ancora la tx video.....)

Tempo di volo: circa 16 minuti con celle a 3,5 V
