Configurazioni elettroniche dei nostri multicotteri

[TermicOne]

Piccolo, veloce e molto divertente quaddino da corsa:

Motori: RCTimer A2208-14 1450KV
Esc: Turnigy Plush 25A
Props: 8x4.5
FC: MultiWii (old jakub shield - gyro-acc only)
FW: MultiWii r1129
Lipo: 2200 mAh
Progetto: SQUID by bandit



Collaudo (con venticello a 14-17 Km/h):

[Fozzillo]

Bellissimo!

Sono anch'io un fortunato possessore di SQUID 400 by Bandit.

Motori: TURNIGY XP D2826-10 1400kv
ESC: HobbyKing F-30A FW: SimonK
Props: 8x4.5
FC: KK2.0 FW 1.6
Lipo: 2200 mAh 4S
Progetto: SQUID by bandit

Sto ancora mettendo a punto il sistema, fin'ora ho fatto qualche balzo ed un solo volo in FPV,

VA CHE E' UNA MERAVIGLIA!

[Fozzillo]

Foto ed il resto della configurazione

Ecco la foto del mio SQUID 400 by Bandit





CONFIGURAZIONE FPV:

CAMERA: SC2000 CMQ1993X
Video: Fatshark Attitude
OSD: HK mini OSD con CL-OSD firmware

[il_Zott]

configurazione mini esacottero

Ciao

Ecco qui un elenco per allestire un mini esaccottero:




motori
Turnigy Park300 Brushless Outrunner 1080kv


Regolatori
Turnigy Multistar 15 Amp Multi-rotor Brushless ESC 2-3S


Eliche
8X4R Propellers (Standard and Counter Rotating) (6pc)


Pile
qualsiasi 3S da 2000 a 2700, diciamo che il peso non dovrebbe andare oltre i 250g, quindi ampia scelta, un ottimo compromesso peso/capacità sono queste:
ZIPPY Compact 2700mAh 3S 25C Lipo Pack

Se avete un esa con questa configurazione che con pila e tutto pesa sui 800-850g, avrà un assorbimento di circa 150-160mA, il che vuol dire che con la 3s da 2700 volerà sui 16-17 minuti.

Qui trovate altre info sull'esa:
http://www.baronerosso.it/forum/mode...ovo-esino.html

ciao ciao

[nortrop]

La mia flotta

Intanto metto la foto del mio piccolo squadrone, poi appena posso scrivo le configurazioni.

[openbic]

ecco come ho costruito il mio quad

motori:
D2830-11 1000kv Brushless Motor

esc:
Hobbyking SS Series 25-30A ESC (card programmable)

eliche:
10x4.5 SF Props 2pc Standard Rotation/2 pc RH Rotation (Orange)

frame:
Hobbyking X580 Glass Fiber Quadcopter Frame w/Camera Mount 585mm

flight controller:
MultiWii 328P Flight Controller w/FTDI & DSM2 Port ( DE Warehouse ) con multiwii
batterie:
2x 1800 e 1x 4500nanotech (in arrivo)
con la configurazione attuale riesco a stare in volo sui 7 minuti con la gopro e un vento abbastanza forte in arrivo video

[nortrop]

Intanto metto la foto del mio piccolo squadrone, poi appena posso scrivo le configurazioni.

My multicopter team - YouTube

[athxp]

Motori: XXD A2208 1200KV Brushless Outrunner Motor

Regolatori: Hobbywing skywalker 20A

Telaio: Ideafly - 4

Flight controller: Rabbit V1

Eliche: classiche 9047 in plastica

Batterie: tutte 3s, da 2700 a 4500 mha

Peso modello completo ma senza batterie: 820g

Tempi di volo: da 11 minuti circa con la 2700 e un peso complessivo di 1030g a 18 minuti circa con la 4500 per un peso di 1120g.



qua invece il 3d completo della realizzazione

[TermicOne]

Motori: NTM Prop Drive Series 28-26A 1200kv / 250w (HobbyKing)

Regolatori: ESC Turnigy Plush 25A (HobbyKing)

Frame: Q450 Glass Fiber Quadcopter Frame 450mm - Integrated PCB Version (HobbyKing)

Dimensioni: 45cm diagonale motore-motore

Flight controller: APM 2.5 con Arducopter 3.x e GPS RCtimer Cn-06

Eliche: 8x4.5

Batterie: 3s, 2200-2500mah

Peso modello (senza batteria): 800gr

Tempi di volo: 7 minuti circa con 2200mah

[devil82]

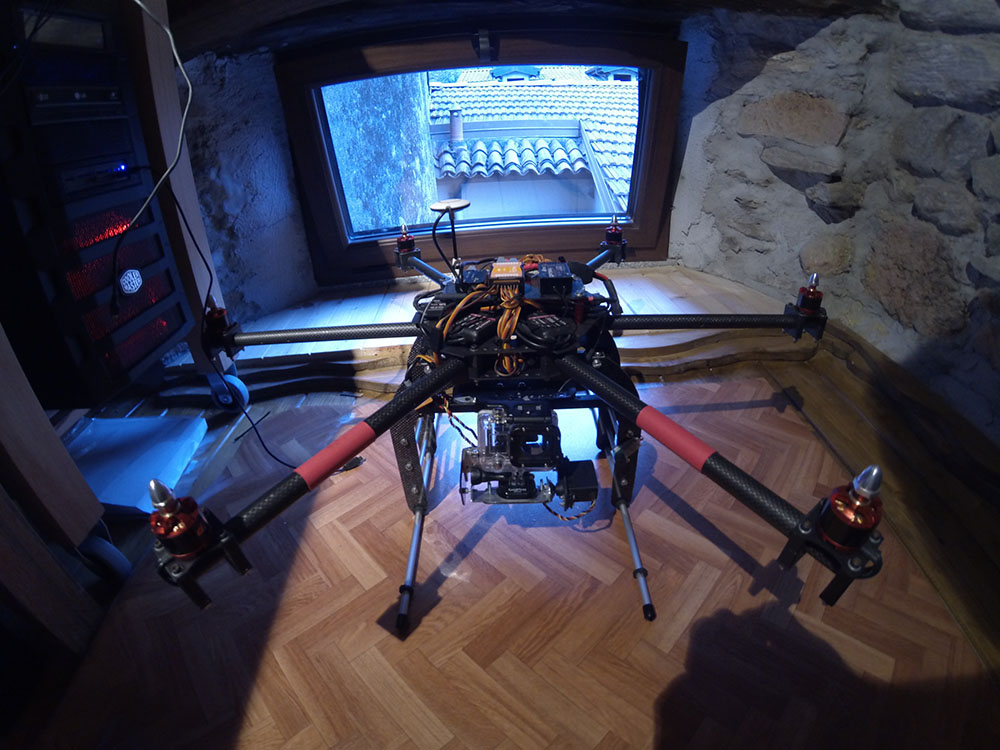

hexa a V

Motori: DJI 920kv

Regolatori: ESC Fullpower pro 35amp

Frame: Quadframe 16mm

Dimensioni: 68cm diagonale motore-motore

Flight controller: NAZA-M V2 + GPS

Eliche: 10 x 3.8 GF carbonio

Batterie: 2 lipo 3s 3300mah in parallelo

Gimbal: Home made

Peso modello (senza batteria): 2250g


Tempi di volo: 9 minuti circa

[P!PP!]

Quadricottero a V
Motori turnigy 28-36/11 750kv
Esc turnigy ae20 20 ampere
Eliche apc 10x4.7
Fc crius aiop v2 con megapirate con gps e telemetria 3dr
Radio turnigy 9x moddata
Batterie x ora 3 da 2200 mah


Inviato dal mio iPad con Tapatalk HD

[Calef]

Turnigy H.A.L. Hexacopter

Frame: Turnigy H.A.L. Hexacopter

Motori: 6x NTM Prop Drive 28-26 1000KV / 315W

ESC: 6x TURNIGY Plush 25amp Speed Controller

Eliche: 10x4.5 SF Props 2pc Standard Rotation/2 pc RH Rotation (Green)/(Red)

Alimentazione: 2 pacchi Turnigy 3300 mAh 4s in parallelo

FC: MultiWii PRO Flight Controller + gps ublox Neo 6M


P.S. presto gli attuali motori verranno sostituiti con i seguenti motori di RcTimer: 4215(3507) 650KV Multicopter Brushless Motorcon eliche da 12x5.5 in carbonio

Uploaded with ImageShack.us

[Zniggurat]

Frame + motori + ESC: Kit da RCTimer con frame clone del DJI F450 ed ESC flashati SimonK

Eliche: 10"x4.5

FC: Crius AIOP v2 + GPS CN-06

Batteria: Zippy 5000mAh 3S 25C

Peso: 1.2 Kg circa (anche meno)

E' un clone ma non è malaccio, devo ancora cronometrare ma dovremmo essere sui 20 min.

[Zniggurat]

Nella foto manca la ricevente, ma è solo uno scatolotto in più a fianco alla FC
mancano anche le strisce di LED intorno ai bracci (vedi avatar)...

[rudy-lavilla]

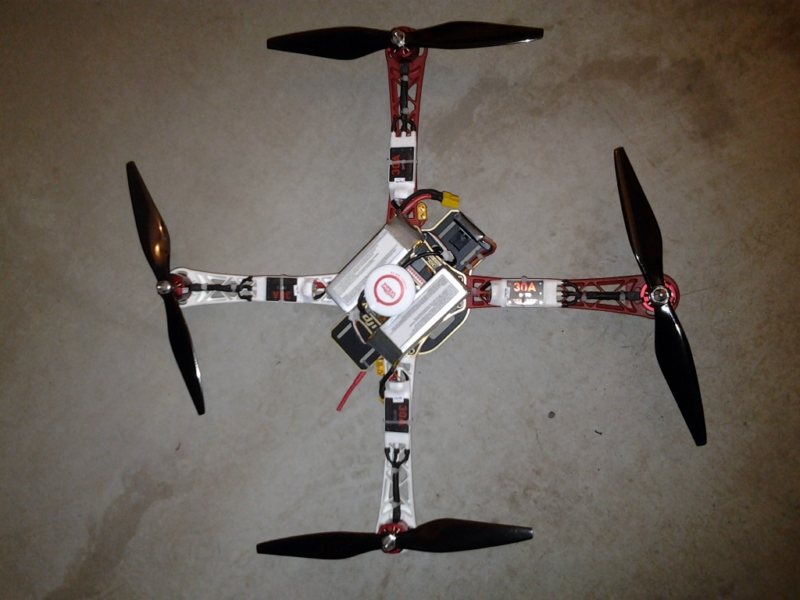

Ecco il mio quadri!

CONFIGURAZIONE X

FRAME: DJI F450
MOTORI: 4x DJI 2212-920KV
ESC: 4x DJI ESC 30A OPTO
ELICHE: DJI 10 x 4,5 (le sostituiro' al più presto con le nuove 10 X 3,8)
F/C: DJI NAZA M-LITE GPS
BATTERIE: 2x GigaPower 3 celle 2350mA 60C in parallelo.
RADIO: TURNIGY X9 software V2
PESO: 1098g con due batterie del peso di 200g cadauna
